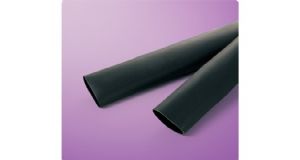

SUMITOMO IRRAX?TUBE NHR
概述
無鹵/無銻柔軟耐熱套管
■ 無鹵/無銻
■ 阻燃性卓越（符合 日本鐵道車輛機械技術協會 鐵路車輛用材料燃燒試驗）
■ 燃燒時, 具有卓越的抑制煙塵和有毒氣體的能力
●基本式樣
●耐油性、耐化學品性（常溫）
●特性
●尺寸
| 產品分類 | 耐熱套管（非收縮） |
| 材質 | 電子線架橋軟質阻燃性交聯聚烯烴樹脂 |
| 阻燃性 | 阻燃 |
| 可連續使用溫度 | -40 ? 105℃ |
| 規格 | 住友電工超效能高分子株式會社所規定的標準規格 |
| （規格書編號R1-3699） | |
| 標記（例） | ― |
| 可制作的顏色 | 黑 |
| 柔軟性 | 柔軟 |
| 環境對應 | 無鹵,RoHS,ELV |
| 領域 | 航空/軍用,工程機械,工業機械,電子 |
●耐油性、耐化學品性（常溫）
| 汽油 | 輕油 | 潤滑油 | 酒精 | 酸 | 堿 |
| △ | △ | △ | ◎ | ○ | ○ |
| ◎：性能卓越 ○：品質優良 △：需在使用過程中加以注意 | |||||
●特性
| 特性 | 項目 | 特性值 | 代表值＊ |
| 機械特性 | 抗拉強度 （老化前） | 5.9MPa以上 | 8.4MPa |
| 抗拉強度 （老化后） | 136℃×7日, 4.0MPa以上 | 7.4MPa | |
| 伸展率 （老化前） | 200％以上 | 380% | |
| 伸展率 （老化后） | 136℃×7日, 100％以上 | 340% | |
| 加熱變形率 | 105℃×1小時, 50％以下 | 8% | |
| 低溫彎曲 | -40℃×1小時, 無裂縫 | 合格 | |
| 電氣特性 | 耐電壓 （老化前） | 2.5kV×60秒, 無破壞 | 合格 |
| 體積電阻率 | 1.0×1010Ω?cm | 2.7×1014Ω?cm | |
| 化學特性 | 燃燒性 | 車輛用材料燃燒試驗 18-1011K | 合格 |
| ＊非保證值 | |||
●尺寸
| 尺寸（mm） | 內徑（mm） | 壁厚（mm） | 単位長度（m） |
| 5×0.7 | 5.00±0.50 | 0.70±0.10 | 100以上 |
| 6×0.7 | 6.0±0.5 | 0.70±0.10 | 100以上 |
| 8×0.7 | 8.0±0.5 | 0.70±0.10 | 100以上 |
| 10×0.7 | 10.0±0.5 | 0.70±0.10 | 100以上 |
| 12×0.7 | 12.0±0.5 | 0.70±0.10 | 100以上 |
| 14×0.7 | 14.0±0.7 | 0.70±0.10 | 100以上 |
| 16×0.7 | 16.0±0.7 | 0.70±0.10 | 100以上 |
| 20×0.7 | 20.0±0.7 | 0.70±0.10 | 100以上 |
| 24×1 | 24.0±1.0 | 1.00±0.15 | 2以上 |
| 28×1 | 28.0±1.0 | 1.00±0.15 | 2以上 |
| 30×1 | 30.0±1.0 | 1.00±0.15 | 2以上 |
| 35×1 | 35.0±1.0 | 1.00±0.15 | 2以上 |
| 42×1 | 42.0±1.0 | 1.00±0.15 | 2以上 |
| 50×1.2 | 50.0±1.5 | 1.20±0.20 | 2以上 |
| 長度變化率：－10％以上（125℃×5分鐘） | |||
