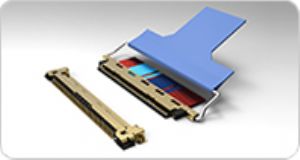

TE connectivity LCEDI連接器
概述
Tyco Electronics 提供的下一代 LCEDI（LCD 同軸嵌入式顯示接口）連接器，旨在為低壓差動信號（LVDS）和嵌入式顯示端口（eDP）應用提供杰出的電氣性能。 LCEDI 連接器新技術特點在于為筆記本的LCD顯示屏和處理器主板，通過速率為 2.7 Gbps（或離散線纜 AWG 32 特氟隆或更小）的微同軸線纜提供互連。 插入或使用拉桿選擇性全鎖機構時，超低型面插入配置在外殼提供了用戶友好型摩擦鎖機構。 LCEDI 連接器得到了 I-PEX CO., LTD. 的認可，與 I-PEX CABLINE-VS 連接器系列完全兼容和互配。最近被 VESA（視頻電子標準協會）選為 LED 背光寬屏（16x9）平板接口的全球標準連接器。
VESA 最近規定，下一代數字視頻接口 eDP，與標準的 DisplayPort V1.1a 規范一起，將為個人電腦市場提供支持，并為當前的 LVDS 傳輸技術提供成本經濟的替代產品。eDP 架構每個通道可驅動 2.7Gbps，并在四個不同的通道上具有 10.8 Gbps 的帶寬。 每個數據信道都嵌入了時鐘信號以實現卓越的信號整體性，在高速數據傳輸時大大降低了電磁干擾（EMI）。
主要功能
超低型面插入配置
與 I-PEX CABLINE-VS 連接器系列兼容互配
雙葉接觸結構
復合電纜應用： 微同軸（雙軸 AWG#40 或更小）和離散型電線（AWG #32 特氟隆或更小）
用戶友好型設計，插入或使用拉桿選擇性全鎖機構時，充分利用外殼的摩擦鎖機構。
應用領域
薄型 LED 背光 LCD 平板顯示器
筆記本電腦和平板電腦領域
實現令人震撼的 3D 影像
