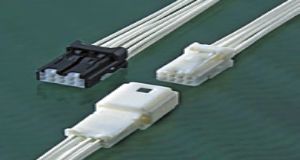

SUMITOMO NH系列

概述

NH 系列在接插件嵌合或端子插入不足等方面提高了可信性。端子尺寸由0.64mm 構成，可以應用于信號回路。
●母端接插件由于采用了前鎖制，在接插件嵌合時提高了公端子的引導性。
●未完全插入的端子能夠通過鎖片的安裝固定到正確的位置。
●接插件護套能夠安裝夾釘以固定在車體上。
●可對應歐盟RoHS 和ELV 指令

品種：陰陽連接器線對線 (5)

序號	圖片	產品號碼	端子尺寸	F/M	極數	材質	色澤	接觸電阻	漏電流	絕緣阻力	密封性	對應F/M
序號	圖片	產品號碼	Terminal Tab Size	F/M	No. of Way Variation	Material	Color	Contact Resistance	Leak Current	Insulation Resistance	Seal	對應F/M
1		6098-5297	0.64mm（025）	F	40	PBT	綠色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小
2		6098-5295	0.64mm（025）	F	40	PBT	灰色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小
3		6098-5293	0.64mm（025）	F	40	PBT	黑色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小
4		6098-5291	0.64mm（025）	F	40	PBT	自然色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小		6098-5585
5		6098-5585	0.64mm（025）	M	40	PBT	自然色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小		6098-5291
6		6098-5287	0.64mm（025）	F	32	PBT	自然色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小		6098-5289
7		6098-5289	0.64mm（025）	M	32	PBT	自然色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小		6098-5287
8		6098-7061	0.64mm（025）	F	24	PBT	灰色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小
9		6098-7060	0.64mm（025）	F	24	PBT	黑色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小
10		6098-5283	0.64mm（025）	F	24	PBT	自然色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小		6098-5285
11		6098-5285	0.64mm（025）	M	24	PBT	自然色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小		6098-5283
12		6098-7100	0.64mm（025）	F	16	PBT	灰色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小
13		6098-7099	0.64mm（025）	F	16	PBT	黑色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小
14		6098-5279	0.64mm（025）	F	16	PBT	自然色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小		6098-5281
15		6098-5281	0.64mm（025）	M	16	PBT	自然色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小		6098-5279
16		6098-6524	0.64mm（025）	F	12	PBT	綠色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小
17		6098-6457	0.64mm（025）	F	12	PBT	藍色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小
18		6098-6456	0.64mm（025）	F	12	PBT	灰色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小
19		6098-6455	0.64mm（025）	F	12	PBT	黑色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小
20		6098-5275	0.64mm（025）	F	12	PBT	自然色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小		6098-5277
21		6098-5277	0.64mm（025）	M	12	PBT	自然色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小		6098-5275
22		6098-7067	0.64mm（025）	F	10	PBT	灰色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小
23		6098-7066	0.64mm（025）	F	10	PBT	自然色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小
24		6098-5273	0.64mm（025）	F	10	PBT	黑色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小
25		6098-6523	0.64mm（025）	F	8	PBT	綠色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小
26		6098-6522	0.64mm（025）	F	8	PBT	藍色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小
27		6098-6452	0.64mm（025）	F	8	PBT	灰色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小
28		6098-6451	0.64mm（025）	F	8	PBT	黑色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小
29		6098-5312	0.64mm（025）	F	8	PBT	自然色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小
30		6098-5269	0.64mm（025）	F	8	PBT	自然色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小		6098-5271
31		6098-5271	0.64mm（025）	M	8	PBT	自然色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小		6098-5269
32		6098-5267	0.64mm（025）	F	4	PBT	自然色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小		6098-5310
33		6098-5310	0.64mm（025）	M	4	PBT	自然色	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小		6098-5267

品種：端子 AV線用 (10)

序號	圖片	產品號碼	端子尺寸	F/M	大小	適用電線尺寸	板厚	端子厚度	電線完成外徑(mm)	材質	表面處理	接觸電阻	漏電流	絕緣阻力	對應F/M
序號	圖片	產品號碼	Terminal Tab Size	F/M	Size	Applicable Cable Size	板厚	端子厚度	電線完成外徑(mm)	Material	Surface treatment	Contact Resistance	Leak Current	Insulation Resistance	對應F/M
1		8240-0180	0.64mm（025）	F	S	0.22-0.5mm2				耐熱銅合金	鍍錫	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小	8230-4877
2		8240-0179	0.64mm（025）	F	M	0.75mm2				耐熱銅合金	鍍錫	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小	8230-4876
3		8230-4877	0.64mm（025）	M	S	0.22-0.5mm2				黃銅	鍍錫	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小	8240-0180
4		8230-4876	0.64mm（025）	M	M	0.75mm2				黃銅（鍍錫）	鍍錫	初期 10mΩ 最大耐久后 30mΩ 最大	1mA 最大	100MΩ 最小	8240-0179
