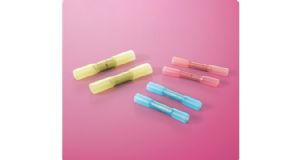

SUMITOMO SUMISEAL?
概述
集電線連接和防水功能于一體的熱縮管一體化壓接套管
■ 可以電線的連接及防水
■ 對金屬, 聚乙烯, PVC有粘合性, 可以進行防水加工
■ 耐摩耗性卓越
■ 可均勻, 緊湊地完成壓接
用途
■ 汽車電線束, 家電產品, 船舶, 工作機械等的電線的連接及防水?絕緣, 機械保護
注）請配合使用條件, 確認防水特性等因素后再使用。
●基本式樣
| 產品分類 | 熱縮套管 |
| 材質 | 壓接管：無氧銅管（電氣錫鍍） |
| 熱縮管外層：電子線架橋半硬質交聯聚烯烴樹脂 | |
| 熱縮管內層：熱熔融性膠水 | |
| 阻燃性 | 非阻燃 |
| 收縮溫度 | 120℃以上 |
| 可連續使用溫度 | -40 ? 105℃ |
| 規格 | 住友電工超效能高分子株式會社所規定的標準規格 |
| （規格書編號R4-0200） | |
| 標記（例） | ― |
| 可制作的顏色 | 黃, 紅, 藍 |
| 柔軟性 | 半硬質 |
| 環境對應 | RoHS,ELV |
| 領域 | 汽車,工程機械,工業機械,電子 |
●特性
| 項目 | 試驗方法和判定基準 |
| 耐電壓 | 在SUMISEAL外側和內部的電線之間施加3400V的交流電壓（60Hz）, 承受1分鐘。 |
| 防水性 | 沉浸在1m深的水下1個月后, 能通過耐電壓試驗。 |
| 冷熱循環 | 5個循環（-25℃×30分→20℃×10分→75℃×30分→20℃×10分為一個循環）后, 能通過耐電壓試驗。 |
| 低溫性 | 在-20℃壓接, 再在-55℃環境下放置1個小時。然后, 在常溫下能通過 耐電壓試驗。 |
| 低振動疲勞性 | 以加速度7GX8小時震動后, 能通過耐電壓試驗。 |
●尺寸
| 外徑 | 各部位尺寸（mm） | 電線適用范圍 | 専用 | 定格 | 定格 | 標準顏色 | ||||
| dφ | Dφ | L | l | mm2 | AWG | 工具 | 電圧 | 電流 | ||
| SS-2220 | 1.4 | 3.8 | 25 | 11.5 | 0.3～0.5 | 22-20 | NH-82 | 600V | 19A | 黃 |
| SS-1816 | 1.7 | 4.2 | 37 | 15 | 0.75～1.25 | 18-16 | NH-82 | 600V | 19A | 赤 |
| SS-1414 | 2.3 | 4.9 | 37 | 15 | 2 | 14 | NH-82 | 600V | 27A | 青 |
| SS-1010 | 3.4 | 6.4 | 42 | 15 | 5.5 | 10 | NH-82 | 600V | 49A | 黃 |
