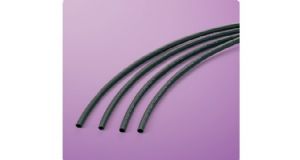

SUMITOMO IRRAX?TUBE F2（UL）
概述
UL規格?應對電氣用品安全法的軟質耐熱套管
■ UL224規格品及電氣用品安全法
■ 柔軟
用途
■ 電線終端, 電線連接部位的絕緣, 保護, 增強
■ 電線的識別, 捆綁
■ 阻燃（不使用氯系阻燃劑, 特定溴系阻燃劑(PBDE, PBB)）
●基本式樣
●耐油性、耐化學品性（常溫）
●特性
●尺寸
| 產品分類 | 耐熱套管（非收縮） |
| 材質 | 電子線架橋軟質阻燃性交聯聚烯烴樹脂 |
| 阻燃性 | 阻燃 |
| 可連續使用溫度 | -55 ? 125℃ |
| 規格 | UL224 |
| 尺寸：AWG24～AWG18（目錄 No. 715） | |
| 認定書No. E70631, 阻燃級別 VW-1 | |
| 尺寸：比AWG17大的產品（目錄 No. 845） | |
| 認定書No. E75077, | |
| 額定溫度 125℃, 額定電壓 600V, 阻燃級別 VW-1 | |
| 電氣用品安全法 電氣用品中使用的零部件, 材料登記制度 | |
| 絕緣物類使用溫度的上限值確認試驗 125℃登記 | |
| （登記No.：004CC 0176） | |
| 機器內被覆電線的阻燃性試驗（-F-）登記 | |
| （登記No.：F-STS3-009～F-STS3-016） | |
| 標記（例） | 尺寸：AWG24～AWG18（目錄 No. 715） |
| VW-1 SUMITOMO IRRAXTUBE F2 -F- | |
| 尺寸：比AWG17大的產品（目錄 No. 845） | |
| VW-1 SUMITOMO IRRAX TUBE F2 125℃ -F- | |
| 可制作的顏色 | 黑, 棕, 紅, 橙, 黃, 綠, 藍, 紫, 灰, 白 |
| 柔軟性 | 柔軟 |
| 環境對應 | RoHS,ELV |
| 領域 | 工程機械,工業機械,電子 |
●耐油性、耐化學品性（常溫）
| 汽油 | 輕油 | 潤滑油 | 酒精 | 酸 | 堿 |
| △ | △ | △ | ◎ | ○ | ○ |
| ◎：性能卓越 ○：品質優良 △：需在使用過程中加以注意 | |||||
●特性
| 特性 | 項目 | 特性值 | 代表值＊ |
| 機械特性 | 抗拉強度 （老化前） | 10.4MPa以上 | 13.2MPa |
| 抗拉強度 （老化后） | 158℃×7日, 7.3MPa以上 | 13.4MPa | |
| 伸展率 （老化前） | 200％以上 | 325% | |
| 伸展率 （老化后） | 158℃×7日, 100％以上 | 350% | |
| 熱沖擊 | 250℃×4小時, 無裂縫 | 合格 | |
| 低溫彎曲 | -30℃×1小時, 無裂縫 | 合格 | |
| 電氣特性 | 耐電壓 （老化前） | AC2.5kV×60秒, 無破壞 | 合格 |
| 耐電壓 （老化后） | 158℃×7日, AC2.5kV×60秒, 無破壞 | 合格 | |
| 絕緣破壞電壓（老化前） | AC2.5kV以上 | 19.1kV | |
| 絕緣破壞電壓（老化后） | 158℃×7日, 剩余率在50％以上且AC2.5kV以上 | 合格 | |
| 體積電阻率 | 1.0×1014Ω?cm以上 | 1.6×1016Ω?cm | |
| 化學特性 | 銅腐蝕性 | 濕度95％, 溫度23℃環境下放置24小時后, 158℃×7日, 無腐蝕 | 合格 |
| 銅穩定性 | 濕度95％, 溫度23℃環境下放置24小時后, 158℃×7日, 伸展率在100％以上 | 325% | |
| 燃燒性 | VW-1合格 | 合格 | |
| ＊非保證值 | |||
●尺寸
| 尺寸（mm） | 內徑（mm） | 壁厚（mm） | 単位長度（m） |
| AWG24 | 0.55±0.10 | 0.50±0.06 | 500以上 |
| AWG22 | 0.65±0.10 | 0.50±0.06 | 500以上 |
| AWG20 | 0.80±0.10 | 0.50±0.06 | 500以上 |
| AWG19 | 0.90±0.10 | 0.50±0.06 | 500以上 |
| AWG18 | 1.00±0.10 | 0.50±0.06 | 250以上 |
| AWG17 | 1.15±0.10 | 0.62±0.06 | 250以上 |
| AWG16 | 1.30±0.10 | 0.62±0.06 | 250以上 |
| AWG15 | 1.45±0.10 | 0.62±0.06 | 200以上 |
| AWG14 | 1.65±0.10 | 0.62±0.06 | 200以上 |
| AWG13 | 1.80±0.15 | 0.62±0.06 | 200以上 |
| AWG12 | 2.10±0.15 | 0.62±0.06 | 400以上 |
| AWG11 | 2.30±0.15 | 0.62±0.06 | 400以上 |
| AWG10 | 2.60±0.15 | 0.62±0.06 | 400以上 |
| AWG9 | 2.90±0.15 | 0.62±0.06 | 400以上 |
| AWG8 | 3.30±0.15 | 0.62±0.06 | 400以上 |
| AWG7 | 3.70±0.15 | 0.62±0.06 | 400以上 |
| AWG6 | 4.10±0.20 | 0.62±0.06 | 200以上 |
| AWG5 | 4.60±0.20 | 0.62±0.06 | 200以上 |
| AWG4 | 5.20±0.20 | 0.62±0.06 | 200以上 |
| AWG3 | 5.80±0.20 | 0.62±0.06 | 100以上 |
| AWG2 | 6.5±0.2 | 0.62±0.06 | 100以上 |
| AWG1 | 7.3±0.3 | 0.62±0.06 | 100以上 |
| AWG0 | 8.3±0.3 | 0.62±0.06 | 100以上 |
| 長度變化率：－20％以上（ 125℃×1分鐘） | |||
