SUMITOMO SUMITUBE?R
概述
SAE-AMS規格品 柔軟性優的橡膠質感阻燃熱縮管
■ SAE-AMS規格品
■ 具有橡膠狀的彈性, 柔軟
■ 阻燃
■ 耐油性優
用途
■ 輥子的襯膠的替代
■ 要求具有柔軟性的電線, 電氣零部件的絕緣, 保護, 增強
■ 橡皮絕緣軟電纜的連接部位絕緣
■ 引出引線的防屈曲
●基本式樣
●耐油性、耐化學品性（常溫）
●特性
●尺寸
| 產品分類 | 熱縮套管 |
| 材質 | 電子線架橋軟質阻燃性交聯聚烯烴樹脂 |
| 阻燃性 | 阻燃 |

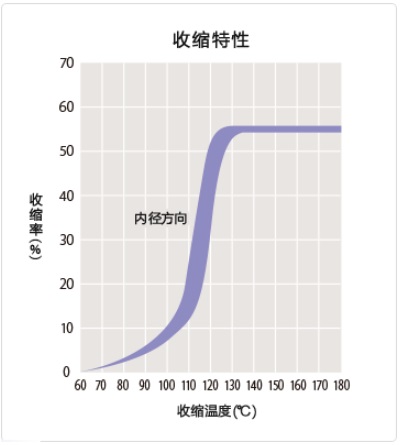

| 收縮溫度 | 130℃以上 |
| 收縮率 | 50%以上 |
| 長度變化率 | -10％以上 |
| 可連續使用溫度 | -70 ? 120℃ |
| 規格 | SAE-AMS-DTL-23053/1 Class 2 |
| 標記（例） | ― |
| 可制作的顏色 | 黑 |
| 柔軟性 | 高柔軟 |
| 環境對應 | RoHS,ELV |
| 領域 | 航空/軍用,工程機械,工業機械,電子 |
●耐油性、耐化學品性（常溫）
| 汽油 | 輕油 | 潤滑油 | 酒精 | 酸 | 堿 |
| ○ | ○ | ○ | ◎ | ○ | ○ |
| ◎：性能卓越 ○：品質優良 △：需在使用過程中加以注意 | |||||
●特性
| 特性 | 項目 | 特性值 | 代表值＊ |
| 機械特性 | 抗拉強度 （老化前） | 10.4MPa以上 | 16.0MPa |
| 伸展率 （老化前） | 225％以上 | 495% | |
| 伸展率 （老化后） | 121℃×7日, 175％以上 | 430% | |
| 低溫柔軟性 | -70℃×4小時, 無裂縫 | 合格 | |
| 熱沖擊 | 200℃×4小時, 無裂縫 | 合格 | |
| 電氣特性 | 絕緣耐力 （老化前） | 11.8kV/mm以上 | 25.0kV/mm |
| 絕緣耐力 （老化后） | 121℃×7日, 11.8kV/mm以上 | 23.5kV/mm | |
| 體積電阻率 | 1.0×1011Ω?cm以上 | 3.1×1014Ω?cm | |
| 化學特性 | 銅腐蝕性 | 150℃×16小時, 無腐蝕 | 合格 |
| 耐液體性 | T5624, 潤滑油等浸漬24℃×24小時后 | ||
| 抗拉強度 | 6.9MPa以上 | 12.2MPa | |
| 伸展率 | 175%以上 | 433% | |
| 絕緣耐力 | 9.8kV/mm以上 | 23.0kV/mm | |
| 燃燒性 | ASTM D2671 Procedure A | 合格 | |
| ＊非保證值 | |||
●尺寸
| 尺寸（inch） | 收縮前尺寸（mm） | 收縮后尺寸（mm） | 単位長度（最小值）（m） | ||
| 內徑（最小值） | 壁厚（參考值） | 內徑（最大值） | 壁厚 | 卷軸 | |
| 1/8 * | 3.2 | 0.35 | 1.6 | 0.70±0.20 | 152.5 |
| 3/16 * | 4.8 | 0.45 | 2.4 | 0.89±0.25 | 61 |
| 1/4 | 6.4 | 0.45 | 3.2 | 0.89±0.25 | 61 |
| 3/8 | 9.5 | 0.55 | 4.8 | 1.01±0.25 | 30.5 |
| 1/2 | 12.7 | 0.6 | 6.4 | 1.22±0.38 | 30.5 |
| 3/4 | 19.1 | 0.7 | 9.5 | 1.45±0.38 | 30.5 |
| 1 | 25.4 | 0.9 | 12.7 | 1.78±0.51 | 30.5 |
| 1-1/2 | 31.8 | 1 | 15.9 | 2.20±0.51 | 30.5 |
| 1-1/4 | 38.1 | 1.2 | 19.1 | 2.41±0.51 | 30.5 |
| 1-3/4 | 44.5 | 1.3 | 22.2 | 2.71±0.51 | 30.5 |
| 2 | 50.8 | 1.3 | 25.4 | 2.79±0.51 | 30.5 |
| ＊不適合SAE-AMS-DTL-23053規格 | |||||
