SUMITOMO SUMITUBE?F2（Z）
概述
UL及CSA規格品 額定溫度為125℃的阻燃熱縮管
■ UL224及CSA規格品
■ 阻燃（不使用氯系阻燃劑, 特定溴系阻燃劑(PBDE, PBB)）
■ 柔軟
用途
■ 電線終端, 電線連接部位的絕緣, 保護, 增強
■ 電線的顏色識別, 捆綁
■ 電阻, 電容等的絕緣, 保護
●基本式樣
●耐油性、耐化學品性（常溫）

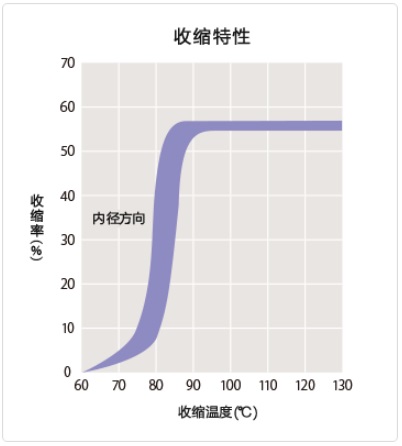

●特性
●尺寸
| 產品分類 | 熱縮套管 |
| 材質 | 電子線架橋軟質阻燃性交聯聚烯烴樹脂 |
| 阻燃性 | 阻燃 |
| 收縮溫度 | 90℃以上 |
| 收縮率 | 50%以上 |
| 長度變化率 | 0± 5％ |
| 可連續使用溫度 | -55 ? 125℃ |
| 規格 | UL224／認定書No. E48762 |
| 目錄 No. SUMITUBE F2（Z）或者940 | |
| 額定溫度 125℃, 額定電壓 600V, 阻燃級別 VW-1 | |
| CSA C22.2 No. 198.1／認定書No. LR33298 | |
| 額定溫度 125℃, 額定電壓 600V, 阻燃級別 VW-1 | |
| 電氣用品安全法 電氣用品中使用的零部件, 材料登記制度 | |
| 絕緣物類使用溫度的上限值確認試驗125℃暫定登記 | |
| ?。ǖ怯汵o. ： ?004CC0546） | |
| 機器內被覆電線的阻燃性試驗（-F-）登記（登記No：. F-STS3-009～F-STS3-012） | |
| 標記（例） | （蘇州產） 125℃ VW-1 SUMITOMO-SZ SUMITUBE F2（Z）CAT 940 CSA 125℃ VW-1 -F- |
| （日本產） | |
| 125℃ VW-1 | |
| SUMITOMO-K SUMITUBE F2（Z）CAT 940 CSA 125℃ VW-1 -F- | |
| 可制作的顏色 | 黑, 棕, 紅, 橙, 黃, 綠, 藍, 紫, 灰, 白 |
| 柔軟性 | 柔軟 |
| 環境對應 | RoHS,ELV |
| 領域 | 汽車,工程機械,工業機械,電子 |
●耐油性、耐化學品性（常溫）
| 汽油 | 輕油 | 潤滑油 | 酒精 | 酸 | 堿 |
| △ | △ | △ | ◎ | ○ | ○ |
| ◎：性能卓越 ○：品質優良 △：需在使用過程中加以注意 | |||||
●特性
| 特性 | 項目 | 特性值 | 代表值＊ |
| 機械特性 | 抗拉強度 （老化前） | 10.4MPa以上 | 13.2MPa |
| 抗拉強度 （老化后） | 158℃×7日, 7.3MPa以上 | 13.4MPa | |
| 伸展率 （老化前） | 200％以上 | 325% | |
| 伸展率 （老化后） | 158℃×7日, 100％以上 | 350% | |
| 熱沖擊 | 250℃×4小時, 無裂縫 | 合格 | |
| 低溫彎曲 | -30℃×1小時, 無裂縫 | 合格 | |
| 電氣特性 | 耐電壓 （老化前） | AC2.5kV×60秒, 無破壞 | 合格 |
| 耐電壓 （老化后） | 158℃×7日, AC2.5kV×60秒, 無破壞 | 合格 | |
| 絕緣破壞電壓（老化前） | AC2.5kV以上 | 19.1kV | |
| 絕緣破壞電壓 （老化后） | 158℃×7日, 剩余率在50％以上且AC2.5kV以上 | 合格 | |
| 體積電阻率 | 1.0×1014Ω?cm以上 | 1.6×1016Ω?cm | |
| 化學特性 | 銅腐蝕性 | 濕度95％, 溫度23℃環境下放置24小時后, 158℃×7日, 無腐蝕 | 合格 |
| 銅穩定性 | 濕度95％, 溫度23℃環境下放置24小時后, 158℃×7日, 伸展率在100％以上 | 325% | |
| 燃燒性 | VW-1合格 | 合格 | |
| ＊非保證值 | |||
●尺寸
| 尺寸（mm） | 收縮前尺寸（mm） | 收縮后尺寸（mm） | 単位長度（最小值）（m） | |||
| 內徑 | 壁厚（參考值） | 內徑（最大值） | 壁厚（最小值） | 切割品 | 卷軸 | |
| 1×0.2 | 1.30±0.30 | 0.2 | 0.5 | 0.33 | 1 | 200 |
| 1.5×0.2 | 2.00±0.30 | 0.2 | 0.75 | 0.36 | 1 | 200 |
| 2×0.2 | 2.50±0.30 | 0.2 | 1 | 0.44 | 1 | 200 |
| 2.5×0.25 | 3.00±0.30 | 0.25 | 1.25 | 0.44 | 1 | 200 |
| 3×0.25 | 3.50±0.30 | 0.25 | 1.5 | 0.44 | 1 | 200 |
| 3.5×0.25 | 4.00±0.30 | 0.25 | 1.75 | 0.44 | 1 | 200 |
| 4×0.25 | 4.50±0.30 | 0.25 | 2 | 0.44 | 1 | 200 |
| 5×0.25 | 5.40±0.30 | 0.25 | 2.5 | 0.56 | 1 | 100 |
| 6×0.25 | 6.4±0.4 | 0.25 | 3 | 0.56 | 1 | 100 |
| 7×0.25 | 7.4±0.4 | 0.25 | 3.5 | 0.56 | 1 | 50 |
| 8×0.25 | 8.4±0.4 | 0.25 | 4 | 0.56 | 1 | 50 |
| 9×0.25 | 9.4±0.4 | 0.25 | 4.5 | 0.56 | 1 | 50 |
| 10×0.25 | 10.4±0.4 | 0.25 | 5 | 0.56 | 1 | 50 |
| 11×0.25 | 11.4±0.4 | 0.25 | 5.5 | 0.56 | 1 | 50 |
| 12×0.25 | 12.4±0.4 | 0.25 | 6 | 0.56 | 1 | 50 |
| 13×0.3 | 13.4±0.4 | 0.3 | 6.5 | 0.69 | 1 | 50 |
| 14×0.3 | 14.5±0.4 | 0.3 | 7 | 0.69 | 1 | 50 |
| 15×0.3 | 15.5±0.4 | 0.3 | 7.5 | 0.69 | 1 | 50 |
| 16×0.3 | 16.8±0.5 | 0.3 | 8 | 0.69 | 1 | 50 |
| 18×0.35 | 18.7±0.5 | 0.35 | 9 | 0.77 | 1 | 50 |
| 20×0.35 | 21.2±0.6 | 0.35 | 10 | 0.77 | 1 | 50 |
| 22×0.4 | 23.2±0.6 | 0.4 | 11 | 0.77 | 1 | 50 |
| 25×0.4 | 26.1±0.8 | 0.4 | 12.5 | 0.87 | 1 | 50 |
| 30×0.5 | 32.0±1.0 | 0.5 | 15 | 0.87 | 1 | 50 |
| 40×0.5 | 43.0±1.5 | 0.5 | 20 | 0.97 | 1 | 50 |
| 50×0.5 | 53.0±2.0 | 0.5 | 25 | 0.97 | 1 | 50 |
