SUMITOMO SUMITUBE?O2B2
概述
SAE-AMS/UL/CSA規格品 對直線形狀（管子等）被覆物體有固定作用及防水性優的帶膠熱縮管
■SAE-AMS/UL224/CSA規格品
■在管狀被覆物體的固定, 防水加工方面效果顯著
■阻燃（不使用氯系阻燃劑, 特定溴系阻燃劑(PBDE, PBB)）
■柔軟
■膠水的厚度比SUMITUBE W3F2薄
用途
■ 各種管子類的防水, 防腐蝕
■ 電子零部件的防水
■ 電線連接部位的絕緣保護
注）請配合使用條件，確認防水特性等因素后再使用。
●基本式樣
●耐油性、耐化學品性（常溫）
●特性
| 產品分類 | 熱縮套管 |
| 材質 | 外層：電子線架橋軟質阻燃性交聯聚烯烴樹脂 |
| 內層：熱熔融性膠水 | |
| 阻燃性 | 阻燃 |
| 收縮溫度 | 110℃以上 |

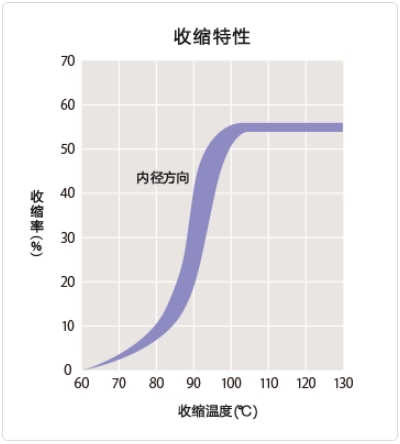

| 收縮率 | 50%以上 |
| 長度變化率 | -15％以上 |
| 可連續使用溫度 | -55 ? 125℃ |
| 規格 | UL224 |
| 認定書No. E75077 | |
| 目錄 No. SUMITUBE O2B2 或者890 | |
| 額定溫度 125℃, 額定電壓 600V | |
| CSA C22.2 No. 198.1 | |
| 認定書No. LR33298 | |
| 額定溫度 125℃, 額定電壓 600V | |
| SAE-AMS-DTL-23053/4 Class 2 | |
| 注）部分尺寸不適合SAE-AMS-DTL-23053規格。 | |
| 標記（例） | ― |
| 可制作的顏色 | 黑, 棕, 紅, 橙, 黃, 綠, 藍, 紫, 灰, 白 |
| 柔軟性 | 柔軟 |
| 環境對應 | RoHS,ELV |
| 領域 | 工程機械,工業機械,電子 |
●耐油性、耐化學品性（常溫）
| 汽油 | 輕油 | 潤滑油 | 酒精 | 酸 | 堿 |
| △ | △ | △ | ○ | ○ | △ |
| ◎：性能卓越 ○：品質優良 △：需在使用過程中加以注意 | |||||
●特性
| 特性 | 項目 | 特性值 | 代表值＊1 |
| 機械特性 | 抗拉強度＊2 （老化前） | 10.4MPa以上 | 16.4MPa |
| 抗拉強度＊2 （老化后） | 158℃×7日, 7.3MPa以上 | 10.5MPa | |
| 伸展率 （老化前） | 200％以上 | 500% | |
| 伸展率 （老化后） | 158℃×7日, 100％以上 | 305% | |
| 熱沖擊 | 250℃×4小時, 無裂縫 | 合格 | |
| 低溫彎曲 | -30℃×1小時, 無裂縫 | 合格 | |
| 電氣特性 | 耐電壓 （老化前） | AC2.5kV×60秒, 無破壞 | 合格 |
| 耐電壓 （老化后） | 158℃×7日, AC2.5kV×60秒, 無破壞 | 合格 | |
| 絕緣破壞電壓（老化前） | AC2.5kV以上 | 37.5kV | |
| 絕緣破壞電壓 （老化后） | 158℃×7日, 剩余率在50％以上且AC2.5kV以上 | 合格 | |
| 體積電阻率 | 1.0×1014Ω?cm以上 | 2.3×1014Ω?cm | |
| 化學特性 | 銅腐蝕性 | 濕度95％, 溫度23℃環境下放置24小時后, | |
| 158℃×7日, 無腐蝕 | 合格 | ||
| 燃燒性 | ALL TUBING FLAME TEST合格 | 合格 | |
| ＊1：非保證值 ＊2：抗拉強度是以外層的斷面積來計算 | |||
●尺寸
| 尺寸 | 收縮前尺寸 | 收縮后尺寸 | 単位長度（最小值）（m） | |||
| 內徑（最小值） | 壁厚＊1（參考值） | 內徑（最大值） | 壁厚＊1（參考值） | 內層壁厚（參考值） | ||
| 1/8 *2 | 3.2 | 0.4 | 1.6 | 0.7 | 0.2 | 1.22 |
| 3/16 *2 | 4.8 | 0.4 | 2.4 | 0.7 | 0.2 | 1.22 |
| 1/4 | 6.4 | 0.4 | 3.2 | 0.75 | 0.2 | 1.22 |
| 3/8 | 1月9日 | 0.4 | 4.8 | 0.75 | 0.2 | 1.22 |
| 1/2 | 12.7 | 0.4 | 6.4 | 0.75 | 0.2 | 1.22 |
| 3/4 *2 | 19.1 | 0.5 | 9.5 | 0.9 | 0.2 | 1.22 |
| 1 | 25.4 | 0.55 | 12.7 | 1.1 | 0.2 | 1.22 |
