SUMITOMO SUMITUBE?SA2
概述
SAE-AMS-DTL-23053規格品 透明柔軟熱縮管
■ SAE-AMS-DTL-23053規格品
■ 透明
用途
■ 電線終端, 電線連接部位的絕緣, 保護, 增強
■ 電纜標簽的固定, 保護
■ 柔軟
| 產品分類 | 熱縮套管 |
| 材質 | 外層：電子線架橋半硬質阻燃性交聯聚烯烴樹脂 |
| 內層：熱熔融性膠水 | |
| 阻燃性 | 阻燃 |

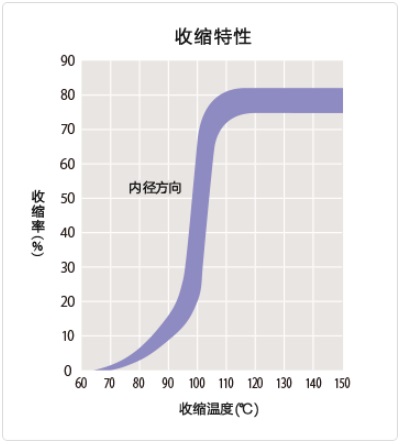

| 收縮溫度 | 115℃以上 |
| 收縮率 | 75%以上 |
| 長度變化率 | -10％以上 |
| 可連續使用溫度 | -40 ? 130℃ |
| 規格 | 住友電工超效能高分子株式會社所規定的標準規格 |
| （規格書編號 R4-B100） | |
| 標記（例） | 標記內容請參照尺寸表。 |
| 可制作的顏色 | 黑 |
| 柔軟性 | 柔軟 |
| 環境對應 | RoHS,ELV |
| 領域 | 汽車,工程機械,工業機械,電子 |
●耐油性、耐化學品性（常溫）
| 汽油 | 輕油 | 潤滑油 | 酒精 | 酸 | 堿 |
| ○ | ○ | ○ | ○ | ○ | △ |
| ◎：性能卓越 ○：品質優良 △：需在使用過程中加以注意 | |||||
●特性
| 特性 | 項目 | 特性值 | 代表值＊1 |
| 機械特性 | 抗拉強度＊2 | 10.4MPa以上 | 25.8MPa |
| 伸展率 | 300%以上 | 550% | |
| 熱沖擊 | 225℃×4小時, 無裂縫 | 合格 | |
| 耐熱性 | 130℃×7日, 無裂縫 | 合格 | |
| 割線定性常量 | 150MPa以上 | 463MPa | |
| Dynamic Cut-Through | 134N以上 | 529N | |
| 電氣特性 | 絕緣耐力 | 15kV/mm以上 | 20.6kV/mm |
| 體積電阻率 | 1.0×1012Ω?cm以上 | 9.6×1015Ω?cm | |
| 化學特性 | 燃燒性 | SAE J1128, 70秒以內熄滅 | 合格 |
| 使用后的防水性 | 試驗方法：住友電工超效能高分子株式會社測試方法（如下試驗后, 漏電流值0.25μA以下） | ||
| ?熱老化（125℃×1008小時） | 合格 | ||
| ?熱循環（以125℃, 30分鐘及-40℃, 30分鐘為一個循環, 進行125個循環） | 合格 | ||
| ?耐液體性（可在剎車油, 引擎冷卻液, ASTM#3, 自動變速器油等液體內浸漬2小時） | 合格 | ||
| ＊1：非保證值 ＊2：抗拉強度是以外層的斷面積來計算 | |||
●尺寸
尺寸
收縮前尺寸
收縮后尺寸
単位長度
標記
內徑（最小值）
壁厚＊（參考值）
內徑（最大值）
壁厚＊（最小值）
內層壁厚（參考值）
（最小值）（m）
內容
5.8/1.2
5.8
0.45
1.26
1.2
0.56
1.22
SA2-1
7.5/1.6
7.5
0.6
1.64
1.52
0.76
1.22
SA2-2
10.9/2.4
10.9
0.7
2.4
1.91
1.02
1.22
SA2-3
17.8/4.4
17.8
0.8
4.45
2.41
1.37
1.22
SA2-4
＊含內層壁厚
