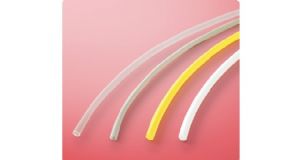

SUMITOMO SUMITUBE?C
概述
可低溫收縮的一般用熱縮管
■ 可在低溫（90℃）收縮
■ 柔軟
■ 通透的色彩
用途
■ 電線終端, 電線連接部位的絕緣, 保護, 增強
■ 電線的顏色識別, 捆綁
■ 電纜標簽的固定, 保護
■ 電阻, 電容等的絕緣, 保護
| 產品分類 | 熱縮套管 |
| 材質 | 電子線架橋軟質交聯聚烯烴樹脂 |
| 阻燃性 | 非阻燃 |

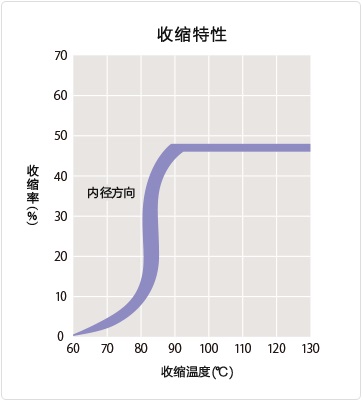

| 收縮溫度 | 90℃以上 |
| 收縮率 | 大約40％ |
| 長度變化率 | -15％以上 |
| 可連續使用溫度 | -55 ? 105℃ |
| 規格 | 住友電工超效能高分子株式會社所規定的標準規格 |
| （規格書編號R4-0580） | |
| 標記（例） | ― |
| 可制作的顏色 | 黑, 棕, 紅, 橙, 黃, 綠, 藍, 紫, 灰, 白, 透明 |
| 柔軟性 | 柔軟 |
| 環境對應 | RoHS,ELV |
| 領域 | 汽車,工程機械,工業機械,電子 |
●耐油性、耐化學品性（常溫）
| 汽油 | 輕油 | 潤滑油 | 酒精 | 酸 | 堿 |
| △ | △ | △ | ◎ | ○ | ○ |
| ◎：性能卓越 ○：品質優良 △：需在使用過程中加以注意 | |||||
●特性
| 特性 | 項目 | 特性值 | 代表值＊ |
| 機械特性 | 抗拉強度 | 10.4MPa以上 | 20.9MPa |
| 伸展率 | 200％以上 | 522% | |
| 比重 | ― | 0.94 | |
| 硬度（蕭氏硬度D） | ― | 41 | |
| 電氣特性 | 耐電壓 | AC2.5kV×60秒, 無破壞 | 合格 |
| 體積電阻率 | 1.0×1014Ω?cm以上 | 1.2×1016Ω?cm | |
| 化學特性 | 吸水率 | 23℃×24小時, 0.30％以下 | 0.08% |
| 燃燒性 | 可燃 | ― | |
| *非保證值 | |||
●尺寸
尺寸（mm）
收縮前尺寸（mm）
收縮后尺寸（mm）
単位長度（最小值）（m）
內徑
壁厚（參考值）
內徑（最大值）
壁厚
切割品
卷軸
1.5×0.2
2.10±0.30
0.2
0.8
0.40±0.10
1
200
2×0.2
2.60±0.30
0.2
1.3
0.40±0.10
1
200
2.5×0.2
3.10±0.30
0.2
1.5
0.40±0.10
1
200
3×0.2
3.60±0.30
0.2
1.8
0.40±0.10
1
200
3.5×0.2
4.10±0.30
0.2
2
0.40±0.10
1
100
4×0.2
4.60±0.30
0.2
2.3
0.40±0.10
1
100
5×0.2
5.60±0.30
0.2
2.9
0.40±0.10
1
100
6×0.25
6.5±0.3
0.25
3.5
0.50±0.10
1
100
7×0.25
7.5±0.3
0.25
4.2
0.50±0.10
1
50
8×0.25
8.5±0.3
0.25
4.7
0.50±0.10
1
50
9×0.25
9.5±0.3
0.25
5.4
0.50±0.10
1
50
10×0.25
10.5±0.4
0.25
6
0.50±0.10
1
50
11×0.25
11.5±0.4
0.25
7
0.50±0.10
1
50
12×0.3
12.4±0.4
0.3
7.6
0.60±0.10
1
50
13×0.3
13.4±0.4
0.3
8
0.60±0.10
1
50
14×0.3
14.4±0.4
0.3
9
0.60±0.10
1
50
15×0.3
15.4±0.4
0.3
10
0.60±0.10
1
50
16×0.3
16.4±0.4
0.3
10.5
0.60±0.10
1
50
18×0.3
18.4±0.4
0.3
11.5
0.60±0.10
1
50
20×0.3
20.4±0.4
0.3
13
0.60±0.10
1
50
22×0.3
22.4±0.4
0.3
14
0.60±0.10
1
50
25×0.3
25.5±0.5
0.3
15
0.60±0.10
1
50
